玖石教育連載國家電網考試電工類歷年真題，每天發布5題，同時由玖石教育講師撰寫極致解析供考生參考。
題目上的問題考生可以本文下方回復交流，后期玖石教育會建免費學習群，群里有各科目講師針對考生學習上的問題給考生答疑解惑，敬請期待！
1、將小燈泡與可變電阻串聯后接到恒流源上，當可變電阻減小時，小燈泡的電壓（ ），所以小燈泡的亮度（ ）。
A．減小；變暗
B．減??；變亮
C．增大；變亮
D．不變；不變
2．有源二端網絡的短路電流為16安培，等效內阻為8歐姆，則開路電壓為（ ）伏特。
A．2
B．8
C．18
D．128

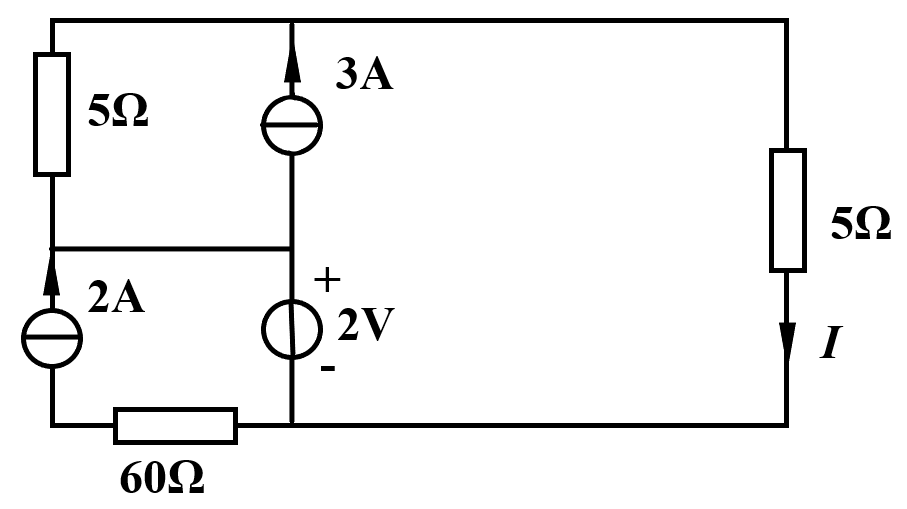

3．電路如圖所示，電流I為（ ）A。
A．1
B．5
C．1.7
D．3.4
4．零輸入響應  經過一個時間常數  后，衰減為原值的（ ）。
A．63.2%
B．20%
C．36.8%
D．100%

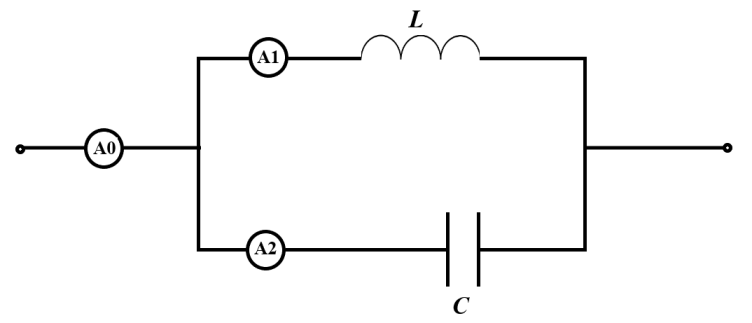

5．在如圖所示電路中，若電流A1、A2讀數分別為10A、6A，則電流A0讀數為（ ）A。
A．64
B．16
C．4
D．136
參考答案:
1.答案：【D】
【考點】電路——電流、電壓、電功率和能量
2.答案：【D】
玖石教育解析：實際電源的兩種模型可以相互等效，其中開路電壓 、短路電流  、等效電阻 之間的關系為
【考點】電路——電壓源、電流源的串并聯以及實際電源的兩種模型
3.答案：【C】

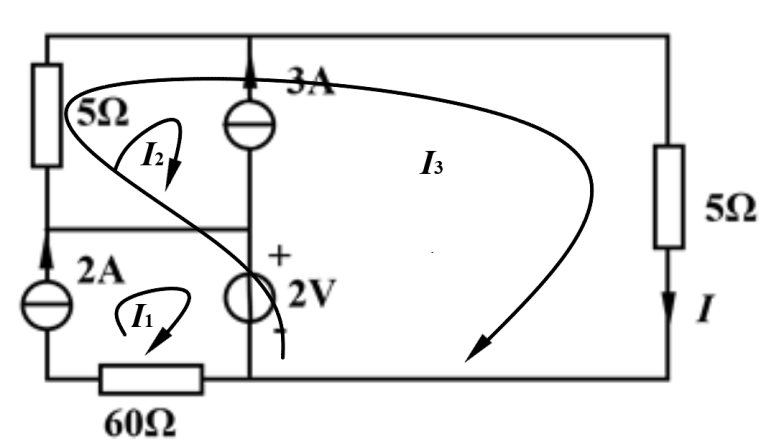

玖石教育解析：據下圖列寫回路電流方程，
解得
所以， 。
圖 2題41解
【考點】電路——支路（網孔、回路）電流法和節點電壓法
4.答案：【C】
玖石教育解析：零輸入響應 經過一個時間常數  后， 衰減為原值的36.8%，衰減了63.2%。
注：這也是時間常數的另一種定義方式。
【考點】電路——一階電路的零輸入響應、零狀態響應以及全響應
5.5.答案：【C】
玖石教育解析： 。A。所以A0讀數為4A。
【考點】電路——正弦量與相量法
|
