玖石教育連載國家電網考試電工類歷年真題，每天發布5題，同時由玖石教育講師撰寫極致解析供考生參考。
題目上的問題考生可以本文下方回復交流，后期玖石教育會建免費學習群，群里有各科目講師針對考生學習上的問題給考生答疑解惑，敬請期待！
1. 定時限過電流保護采用兩相三組繼電器式接線，電流互感器變比為1200/5，動作電流二次額定值為10A，如線路上發生CA相短路，流過保護安裝處的A相一次電流，C相一次電流均為1500A，如A相電流互感器極性反按時，則該保護將出現（ ）。
A.拒動 B.誤動 C.返回 D.保持原狀
2.距離保護的CA相阻抗繼電器采用0°接線，其輸入電壓為CA相線電壓UCA，則其輸入電流應為（ ）。
A. AC相電流之差ia-ic B. A相電流ia C. C相電流ic D. CA相電流之差ic-ia
3.某110k線路的接地距離保護的，零序補償系數由0.667被誤整為2，將使保護范圍（ ）。
A.增大 B.減小 C.不變 D.不一定
4.三段式電流保護中（ ）
A. Ⅲ段靈敏性最好
B. Ⅱ段靈敏牲最好
C. Ⅰ段靈敏性最好
D. Ⅱ段速動性最好
5.以下不屬于一臺容量為20MVA的110KV降壓變壓器應配置的保護是（ ）
A. 電流速段保護 B. 過負荷保護 C. 瓦斯保護 D. 縱差動保護
參考答案：
1答案：【B】
玖石教育解析：兩相不完全星形接線方式是在AC兩相裝有電流互感器，分別與兩只電流繼電器相連接?？梢苑从吵薆相單相接地短路以外的所有故障。當AC兩相短路時，流過AC兩繼電器的電流為1500*5/1200=6.25A<10A，B相繼電器中流過的電流為AC兩繼電器電流的矢量和等于0。所以ABC三個繼電器都不動作。當AC 極性反接流入B的電流為2*6.25=12.5A>10A，所以B會誤動。故選B
【考點】繼電器接線方式

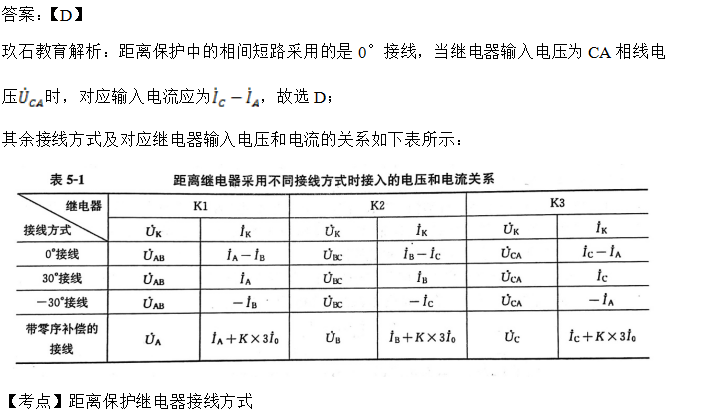

2.

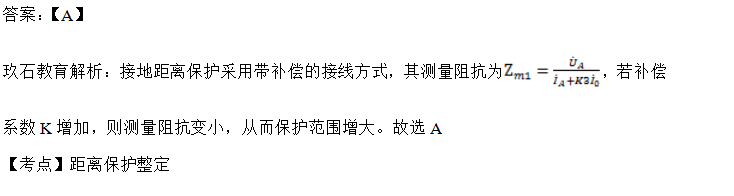

3
4答案：【A】
玖石教育解析：電流保護中，III段為定時限過電流保護，其動作電流是按躲過最大負荷電流整定的，而線路短路時故障電流比負荷電流大很多，因此其靈敏度最高。Ⅰ段的速動性最好。故選A
5
答案：【A】
玖石教育解析：變壓器的主保護是瓦斯保護和電流速斷保護或者瓦斯保護和縱差保護。
一般以容量大小區分，容量為10MVA 以上的單獨運行的變壓器、容量為6.3MVA以上的并列運行的變壓器以及重要變壓器都用縱差保護；容量為10MVA以下的變壓器都用電流速斷保護。故選A
【考點】變壓器保護
|
