21.下圖所示族獨立直流電源的外特性曲線，其中理想電壓源的外特性曲線是（）。
A. a圖 B. b圖 C. c圖 D. 都不是
22..下圖所示為一族獨立直流電源的外特性曲線，其中理想電流源的外特性曲線是（）。
A. a圖 B. b圖 C. c圖 D. 都不是
23.下圖所示電路中，當增加時，電壓U2將（）。
A. 變大 B. 變小 C. 不變
24.下圖所示電路中，當R1增加時，電流I2將（）。
A. 變大 B. 變小 C. 不變
25.把下圖a所示的電路改為圖b的電路，其負載電流I1和I2將（）。
A. 增大 B. 不變 C. 減小
26.把圖a所示的電路改為圖b的電路；其負載電流I1和I2將（）。
A. 增大 B. 不變 C. 減小

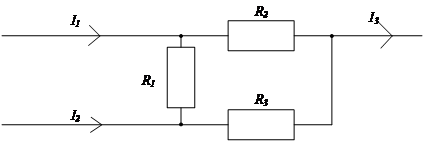

27.在下圖所示電路中，已知電流I1==1A，13=-2A，則電流12為（）。
A. -3A B. -1A C. 3A

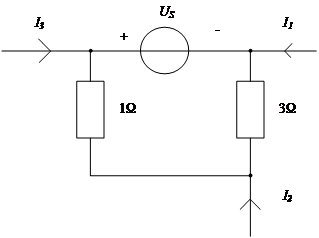

28.在下圖所示電路中，已知：US=10V，I1=-4A，I2=1A。電流I3為（）。
A. 1A B. 2A C. 3A

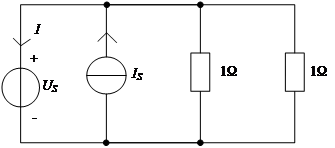

29.在下圖所示電路中，已知：US=2V，IS=2A。電流I為（）。
A. -2A B. -2A C. -4A
30.如圖所示電路中A、B兩點間的等效電阻與電路中的RL相等，則RL為（）。
A. 40Ω B. 30Ω C. 20Ω
